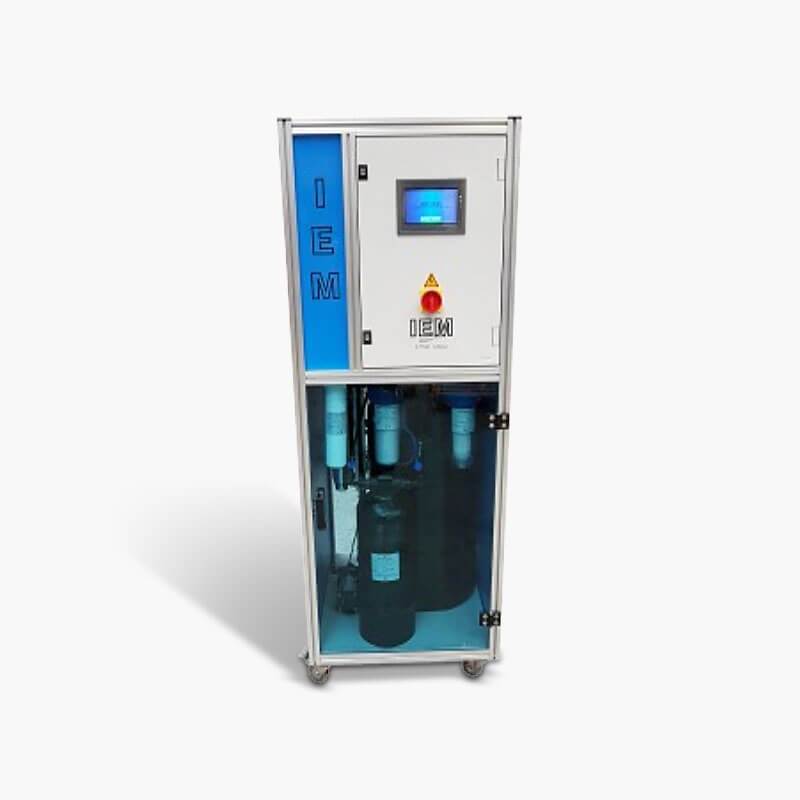

GW2S EDI Umkehrosmoseanlage

Zwei hochwertige Membranen sorgen für eine zuverlässige Abscheidung von Stoffen wie Schwermetalle, Uran, Calcium, Natrium, Nitrat, medizinische Rückstände und Mikroorganismen bis zu 99%. Die EDI-Stufe sowie die Mischbettpatrone garantieren einen gleichbleibend niedrigen Leitwert.

Erhältlich in der Ausführung 100, 150 und 250 Liter/Stunde

Technische Daten:

• 4 Stufen Umkehrosmose Wasseraufbereitungsanlage
• Leistung 100 / 150/ 250 Liter/ h bei 10°C / variert nach Kundenwunsch
• Permeat: – Leitfähigkeit des Produktes < 0,056 µS/cm > 18 ΩOhm x cm- Silikatgehalt < 0,1 ppm- TDS < 1 ppm
• Maße ca. BxTxH 1000 x 1700 x 1400 ( in mm )
• Stufe 1 Umkehrosmoseanlage „Standanlage Typ GW40
• Stufe 2 Umkehrosmoseanlage „Standanlage Typ GW40
• Stufe 3 Elektro Deionisation ( EDI )
• Stufe 4 Polishing

Stufe 1: Umkehrosmose

• Permeatdurchsatz: xxx L/h ( variiert nach Kundenwunsch ) Betriebsdruck ca.10 bar
  …x 4040 Membrane 4040 xxxx
  …x Edelstahlmembrangehäuse 4040
• Edelstahlpumpe 230V oder 400 V AC 50 Hz

Stufe 2: Umkehrosmose

• Permeatdurchsatz: 100 / 150/ 250 /…….. L/h ( variiert nach Kundenwunsch ) Betriebsdruck ca. x bar
  …x Membrane 40 xxxx
  …x Edelstahlmembrangehäuse 40x
• Edelstahlpumpe 230V AC 50 Hz xxx W

Stufe 3: Elektro Deionisation ( EDI )

• Zur permanenten Erzeugung von Reinstwasser wird ein EDI mit passender Leistung eingesetzt.
• Dieses Technik funktioniert durch Elektrodialyse und Elektrodeionisation.
• Leistung: 100 / 150/ 250
• Leitfähigkeit des Produktes < 0,056 µS/cm > 18 ΩOhm x cm
• Silikatgehalt < 0,1 ppm
• TDS < 1 ppm

Stufe 4: Polishing

• Zur Gewährleistung der Produktwasserqualität wird die Stufe 4 als sogenanntes Polishing mit einer Kartusche mit Mischbett-Laborharzqualität bestückt.
• Diese Stufe dient nur zur Qualitätsabsicherung mit einem minimalen Verbrauch des Mischbettharzes, da das Permeat bereits vom EDI der 3. Stufe
• eine Leitfähigkeit von 18 ΩOhm x cm hat. Aus diesem Grund ist der Verbrach vom Mischbettharz wesentlich geringer und ist viel länger haltbar im Vergleich zu konventionellen Anlagen ohne EDI und zusätzlicher 2. Stufe Umkehrosmose.
• Mischbettharz Kartusche
• Durchmesser 85 mm Höhe 440 mm
• einschließlich Adapter mit quick Fitting 3/8 Zoll
• Harz Füllung in Laborharzqualität

Hauptbestandteile:

• Computer Controller Typ SPS Steuerung
• Schaltschrank mit RS232 oder USB Schnittstelle zur Programmierung und Fernadministrationsmöglichkeit via Internet
• Betriebsstundenzähler
• Alu Rahmen
• Automatisches Spülsystem mit Magnetventil
• Magnetventil am Wassereingang an Stufe 1
• 2x Aktiver Durchflusstransmitter Digital
  (1: Produkt 1: Abwasser )
• 2x Aktiver Druckanzeigetransmitter Digital 0-16 Bar
  ( Vordruck, Betriebsdruck )
• integriertes Leitfähigkeitsmessgerät
• Möglichkeit zur Fernüberwachung via Internet ( es wird ein DHCP internetfähiger Netzwerkanschluss Typ RJ45 benötigt )

interakitives Touch Screen Steuerungs-System

• Monitoring System mit SPS Computer Steuerung
• 1x Transmitter Leitwert Anzeige am Permeat
• 3x aktiver Durchflusstransmitter Digital (1: Produkt 1: Abwasser 1: Recycling)
• 3x aktiver Drucktransmitter Digital 0-16 bar

Weitere Funktionen:

• Filterwechsel-Anzeige
• Zustandsanzeige von Druck- und Durchflüssen
• Qualitätsüberwachung
• Fehlerspeicher

Speisewasserqualität:

• Max. Salzgehalt im Eingangswasser 3000 μS/cm ( Auslegung 750 μs/cm)
• Min. Vordruck 1 bar Eingangswasser
• Temperatur 4° C bis 30° C
• Speisewasserqualität: 5μ gefiltert , Trinkwasser
• Maximum freie Chlorine: 0.1 mg/l

Härte im Speisewasser:

• 10° dt. Härte = 50% Ausbeute
• 0° dt. Härte = 70% Ausbeute
